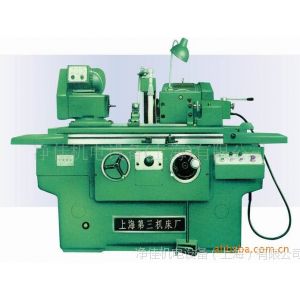

MB1320半自动外圆磨床详细说明：

上海第三机床厂半自动外圆磨床MB1320   本系列机床是在我厂原f200系列外圆磨床基础上改进设计派生的机床，主要用于磨削圆柱形和圆锥形的外圆与内孔，也可磨削轴向端面。

上海第三机床厂半自动外圆磨床MB1320   本系列机床的工作台纵向移动有液压和手动，砂轮架和头架可回

转，头架主轴也可转动，砂轮架可实行微量进给。液压系统采用了噪音小，输油平稳的螺杆泵。

上海第三机床厂半自动外圆磨床MB1320   本系列机床改进设计的主要特点是：

    1.增加抖动装置，使工作台获得短距离频繁换向功能，从而提高切入磨时工件的表面质量。

    2.尾架套筒采用无间隙滚镶钢密珠轴承形式，从而提高工件的支承刚性及尾架的使用寿命。

    3.全面***《工业机械电气设备通用技术条件》。采用新型电气元件操作***，维修方便。本系列机床适合于中小批量生产车间及工具、机修车间使用。

项目

Item

MB1320

磨削直径范围

Grinding diameters

8～200 mm

磨削长度

Max grinding length

500 mm

磨削深度

Max grinding depth

125 mm

工作台移动量

Max travel of table

600 mm

液压移动速度

Hydraulic traverse speeds

0.1～4 m/min

工作台转动范围

Swivel range of the table

-5°～+9°

工作台手轮-转移动量

Traverse per turn of wheelhead

6 mm/r

砂轮架快速移动量

Rapid travel of wheelhead

20 mm

手轮-转砂轮架移动量

Traverse per turn of wheelhead

1 mm

微调捏手转格砂轮架移动量

Movement per graduation on micro djustment knob

0.001 mm

砂轮轴转速

Speed of wheelhead spindle

1845 rpm

砂轮架移动量

Traverse of wheelhead

150 mm

砂轮直径

Max grinding wheel diameter

400 mm

头架主轴转速

Speeds of headstock spindle

60,85,230 rpm

电机总容量

Coolant pump drive motor

3.32 kw

机床外形尺寸（长X宽X高）

Overall dimensions (LxWxH)

2000X1420X1600 mm

机床重量

Weight of machine

2100 kg

项目

Item

外圆圆度

Ex Ternal

0.003 mm

纵截面内直径

Cylindricity

0.005 mm

外圆粗糙度

Ex Surface

Ra≤0.32 mm

1

冷却液箱　Coolant tank

1 set

2

开式中心架　Open center rest

1 set

3

砂轮修整器　Grinding wheel dresser

1 set

4

砂轮夹板　Grinding wheel clamp

2 sets

5

砂轮平衡器　Grinding wheel balancer

1 pc

6

合金　Carbide-tipped center

2 pcs

7

半缺　Half center

2 pcs

8

桥板　Bridge plate

1 pc

9

夹头　Chuck

1 set

10

双头扳手　Double end werch

6 pcs

11

内六角扳手　Socket head screw wrench

5 pcs

12

六角套筒扳手　Hexagon socket wrench

1 pc

13

三角胶带　Vblet

2 pcs

14

支点底座　Support iron

3 pcs

15

松卸螺帽　Dismountingnut

1 pc

16

三爪卡盘　Three jaw chuck

1 set

17

闭式中心架　Closed center rest

1 set

18

其他附件　Other accessories
